Industrial Bus Protocol Controller SG{0}}CG-P4S

SG-CG-P4S

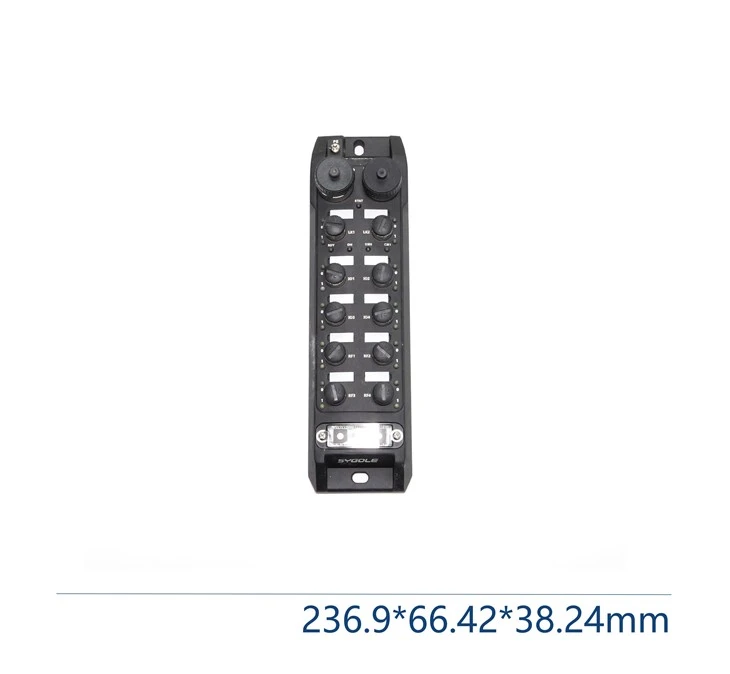

236,90 * 66,42 * 38,24 mm
Toetab protokolle: ProfiNet, EtherCAT, EtherNetIP ja CC-LINK

Küsi pakkumist

Kirjeldus

Omadused

Rakendatud järgmistele protokollidele: ProfiNet, EtherCAT, EtherNetIP ja CC-LINK
Saab ühendada 4 RFID lugemis-/kirjutuspeaga ja juhtida nende toiminguid üheaegselt
Konfigureeritav automaatne lugemisrežiim
Ühendada saab mitu kaskaadseadet
saavutada tööstusvõrk otse PLC digitaalse{0}}juhitava süsteemi ja hostarvutiga jne
Side kuni 100 meetrit pikk. Ühendage kuni 8 IO-seadet ja vastake erinevatele rakenduskeskkondadele erinevate jälgimisnõuetega
IP67 kaitsetase, mis on võimeline kohanema karmide keskkondadega, nagu õlireostus (lõikevedelik jne), tolm ja niiskus
Toiteallika, siini ja lugemis{0}}kirjutuspea ühendused on loodud valeühenduste vältimiseks, mis tagab paigaldamise ja kasutamise töökindluse tööstusobjektidel
7 * 24 tööaega, tagades pidevaks tööks tööstusliku kvaliteedi stabiilsuse ja vastupidavuse kõrgetele temperatuuridele ja karmile keskkonnale
Korpus on valmistatud kergest ja vastupidavast alumiiniumsulamist, millel on ühendusulatuse omadused, tugev sidevõime, hea keskkonnaga kohanemisvõime ja kõrge kaitsetase

Kasutamine

Automaatikaseadmed, tööpingid, tootmisliinid, tööstuskommunikatsioon

Tüüpilised rakendused

★Automaatikaseadmed, tööpingid

Tööstuslikku siiniprotokolli kontrollerit SG{0}}CG-P4S saab rakendada tööpinkides ja automaatikaseadmetes. See suudab suhelda Sigu RFID lugemis- ja kirjutamisseadmetega ning juhtida kuni 16 IO-kanalit kohapeal kasutamiseks, hõlbustades asjakohaste andmete kogumist ja kontrollimist kohapeal. EtherCAT-protokolli tuleks kasutada tööpinkide ja automaatikaseadmete ühendamiseks, teabe edastamiseks seadmete omavaheliseks ühendamiseks haldussüsteemi ja automaatika juhtimise infotoe pakkumiseks.

product-400-300

★Tootmisliinid

Tööstusliku siini protokolli kontrollerit SG{0}}CG-P4S kasutatakse hästi sellistes tootmisliinides nagu 3C elektroonika ja autod. Ühendades RFID-lugemis- ja -kirjutusseadmete ning muude IO-seadmetega, tagab see reaalajas{5}}teabeedastuse tootmisliini asukoha ja juhtimissüsteemi vahel, aitab saavutada segavoolu tootmist ja parandab oluliselt tootmisliini tootmistõhusust.

★ Mootori/komponentide montaažiliin

Tööstusliku siini protokollikontroller SG-CG-P4S suudab ühendada RFID-lugeja/kirjutaja seadmeid ja muid IO-seadmeid. Tuvastades komponentidel (alustel) RFID-märgised, prinditakse töötlemisinfo ja edastatakse ülemisse arvutijuhtimissüsteemi, saavutades osade identifitseerimise, töötlemisprotsessi identifitseerimise ja tootmistsükli juhtimise automatiseeritud kontrolli, tagades montaaži õigsuse ning parandades montaaži efektiivsust ja kvaliteeti.

product-558-420

Tehnilised omadused

Mudel ja parameetrid		SG-CG-P4S-PN	SG-CG-P4S-ECT	SG-CG-P4S-EIP	SG-CG-P4S-CCL	SG-CG-P4-ET
Pilt
Füüsikalised parameetrid	Suurus	236,90 * 66,42 * 38,24 mm				236,90 * 66,42 * 38,24 mm
	Korpuse materjal	Survevalu alumiiniumsulam				PBT
Toiteallikas	Nimipinge	18-30 VDC
	Nimetatud vool	IMAX<=0.3A@24V (current of bus module)				Süsteemi toiteallikas: IMAX<=0.5A Lisatoiteallikas: IMAX<=5A
	Toiteallika režiim	Sõltumatu topelttoiteallikas (süsteemi toiteallikas UB, koormustoiteallikas UL)
	Toiteliides	7/8 auguga hoidik/nõelahoidja, 5 nõela
	Toitekaitse	tagurpidikaitse ja 3000W liigpingekaitsega				Varustatud tagurpidikaitse ja 1500 W liigpingekaitsega, Toiteallikas normaalne ja vea indikaatortuli
Suhtlemine	Sideprotokoll	ProfiNet	EtherCAT	EtherNet/IP	CC-LINK	Modbus TCP protokoll
	Võrgu liides	Mõlemad võrgupordid on integreeritud kommutaatori funktsiooniga ja vastavad standardile IEE802.3			Version 2.0	-
	Süsteemi topoloogia	Tähe-topoloogia, puu-r-topoloogia				Tärni-topoloogia
	Sidekaabli pikkus	Max =100m			Max =50m	Max =100m
	Sideliides	D-CODE M12 emane pea, 4 kontaktiga			A-CODE M12 emane/isane, 4 kontaktiga	D-KOOD
I/O	I/O punktide arv	4 kanalit, 2 IO-punkti kanali kohta, adaptiivne sisend-väljund				4 kanalit
	Lülituskogus	f <=250Hz, VH=12~24V,VL=0~7V,IOUT<=0.7A				VH=+16~+24V,VL=0~+10V,Imax<=0.7A
	IO liides	A-CODE M12 pistikupesa, 5-kontaktiline				Igal liidesel on 2 DIO signaali
	Kaitseahel	Lühi-kaitse ja veatulede juhised on saadaval mõlemas sisend-/väljundkanalis
RFID port	RFID ühendused	4 sõltumatut kanalit
	RFID liides	A-CODE M12 emane pea, 5 kontaktiga				-KOODI liides
	Kandevõime	VOUT=24V±20%, IOUT<=0.7A				Lugemispea toiteallika pinge on sama kui koormuse toiteallika UL, Maksimaalne koormusvool Imax<=700mA
	Vooluahela kaitse	Toiteallika anti-tagurdusühendus, ülepinge- ja ülevoolukaitse
	Vea diagnostika	toetust
Kohanemisvõime keskkonnaga	Töötemperatuur	-40 kraadi ~+60 kraadi				-25 kraadi ~+70 kraadi
	Säilitustemperatuur	-40 kraadi ~+85 kraadi
	Kaitseaste	IP67
	Sertifitseerimine	CE, RoHS 2.0

Mõõtmed (ühik: mM)

SG-CG-P4S-seeria

SG-CG-P4-ET

Rakenduse topoloogia

Siinimooduliga saab ühendada 4 lugejat, mis pakub 8 seadistatavat IO kanalit
Siinimooduli side- ja toitepordid toetavad kaskaadühendust või neid saab kasutada eraldi

product-550-614
